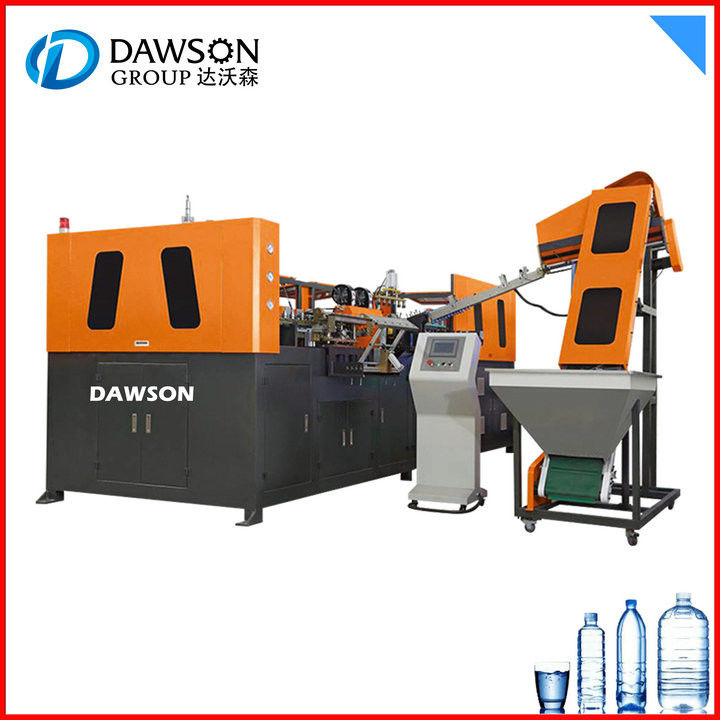

水筒PETブロー成形機
!!高速 !!
YCQ 水筒ブロー成形機 2~8個のキャビティを備え、高熱でウォーターボトル、ペットボトルを製造するために特別に設計されていますジュースやお茶などの熱い充填パッケージの耐性。結果成形されたボトルは、熱間充填中にわずかに収縮するため、残留応力を減らすために複数のブローを採用しています。
また、結晶化は金型設計によって異なります。その結果、製造された PET ボトルは、結晶化速度が異なる PET 材料の種類によっては 90°C を超える温度に耐えることができます。ネックアップブローモードにより、ボトルプリフォームがブロー中の損傷から保護され、安定した性能が保証されます。高強度、優れた透明性、低生産コスト、豊富な材料資源を備えた YCQ は、ホット フィリング パッケージ市場で大きな役割を果たしています。
技術パラメータ
自動式機械
モデル | アイテム | YCQ-2 | YCQ-4 | YCQ-6 | YCQ-8 |
生産性 | ボトルのデザインに依存 | 2400-3000PCS/H | 3500-4500PCS/H | 5500-6500PCS/H | 8000-9000PCS/H |
製品タイプ | 音量 | 0.1~2.0L | 0.1~2.0L | 0.1~2.0L | 0.1~2.0L |
ボディ径 | ≤100mm | ≤100mm | ≤100mm | ≤100mm | |
身長 | ≤310mm | ≤310mm | ≤330mm | ≤330mm | |
首の直径 | ≤38mm | ≤38mm | ≤38mm | ≤38mm | |
型 | キャビティ | 2 | 4 | 6 | |
金型の厚さ | 240mm | 240mm | 240mm | 240mm | |
型容積 | 260×240×370mm | 510×240×360mm | 640×240×360mm | 640×240×360mm | |
主機動力 | 電源電力 | 380V/220V 50/60HZ | 380V/220V 50/60HZ | 380V/220V 50/60HZ | 380V/220V 560/60HZ |
三相 | 三相 | 三相 | 三相 | ||
定格出力 | 25kw | 49kw | 73kw | 97kw | |
本当に力を使う | 6.5kw | 13kw | 25kw | ||
エアシステム | HPエアコンプレッサー | 1.6m³/分3.0Mpa | 3.0m³/分3.0Mpa | 6.0m³/分3.0Mpa | 6.0m³/分3.0Mpa |
LPエアーコンプレッサー | 1.0m³/分1.0Mpa | 1.6m³/分1.0Mpa | 2.0m³/分1.0Mpa | 23.0m³/分1.0Mpa | |
エアタンク | 0.6m³3.0Mpa | 0.6m³3.0Mpa | 1.0m³3.0Mpa | 1.0m³3.0Mpa | |
エアドライヤー | 1.0m³/min3.0Mpa | 2.0m³/分3.0Mpa | 6.0m³/分3.0Mpa | 6.0m³/分3.0Mpa | |
冷却水 | 水チラー | 3馬力 | 3馬力 | 5馬力 | 8馬力 |
機械 | サイズ (L*W*H) | 1900×1280×1930mm | 1900×1860×1930mm | 4100×1400×1800mm | 4100×2200×1800mm |
重さ | 2000kg | 3600kg | 4200kg | 5800kg | |
プリフォーム アンスクランブラー | サイズ (L*W*H) | 2000×950×2480mm | 2000×950×2480mm | 2000×950×2480mm | 2000×950×2480mm |
重さ | 500kg | 500kg | 500kg | 500kg |
単位 | YCQ-12 | YCQ-8 | YCQ-1500 | YCQ-1-20 | ||
理論出力 | 個/時 | 500 | 900 | 1800年 | 90 | |
製品 | 音量 | L | 5.0 | 2.0 | 2.0 | 20 |
最大。身長 | んん | 360 | 360 | 360 | 550 | |
最大。直径 | んん | 120 | 105 | 105 | 300 | |
型 | キャビティ数 | / | 1 | 2 | 4 | 1 |
金型寸法(L*H) | んん | 490*470 | 490*405 | 490*405 | 620*620 | |
金型の厚さ | んん | 250 | 220 | 220 | 380 | |
型開ストローク | んん | 220 | 180 | 180 | 380 | |
電気 | 力 | / | 220_380V/50_60HZ | 220_380V/50_60HZ | 220_380V/50_60HZ | 220_380V/50_60HZ |
総電力 | キロワット | 11 | 11 | 21 | 36 | |
火力 | キロワット | 10 | 10 | 20 | 37 | |
機械 | 本体寸法(L*W*H) | メートル | 1.5×0.65×2.0 | 1.5×0.65×2.0 | 1.5×0.65×2.0 | 2.1*0.75*1.6 |
本体重量 | kg | 600 | 550 | 550 | 900 | |
予熱器(L*W*H) | メートル | 1.5×0.65×1.5 | 1.4*0.65*1.5 | 1.8×0.65×1.5 | 2.7*0.7*1.6 |
機械の特徴
A. 高度な PLC による安定したパフォーマンス。
B. コンベアでプリフォームを自動搬送。
C.赤外線プレヒーターでボトルを自転とレール内で同時に公転させることにより、強力な浸透性と熱の良好かつ迅速な分布。
D. プリヒーターは、プリヒート部のライトチューブと反射板の長さを調整することで形状のプリフォームをプリヒートできる高い調整能力と、自動恒温装置によるプリヒーター内の恒温。
E.各機械的動作にセキュリティ自動ロック装置を備えた高い安全性。これにより、特定の手順で故障が発生した場合に手順が安全な状態になります。
F. オイルポンプの代わりにエアシリンダーを駆動するため、コンタミがなく低騒音です。
G.機械の空気圧図でブローとアクションを3つの部分に分割することにより、ブローと機械的アクションの異なる大気圧での満足。
H. 金型をロックするための高圧とダブル クランク リンクによる強力な型締力。
I. 操作の 2 つの方法: 自動および手動。
J.機械の空気圧図を理解しやすくするためのバルブの位置の安全で信頼性の高い独自の設計。
K.自動技術プロセスによる低コスト、高効率、簡単な操作、簡単なメンテナンスなど。
L. ボトル本体へのコンタミネーションを防ぎます。
M. 冷却システムによる冷却の理想的な効果。
N. 簡単なインストールと開始。
O. 拒否率が低い: 0.3% 未満。
機材
ブローシリンダー | フェスト | ドイツ |
成形開閉シリンダー | フェスト | ドイツ |
価値 | フェスト | ドイツ |
回転シリンダー | SMC | 日本 |
シーケンサ | 三菱 | 日本 |
タッチスクリーン | ハイテック | 台湾 |
スイッチ | オムロン | 日本 |
当社のサービス
設置サービス
準備条件が完了すると、迅速で専門的なアフターサービスエンジニアチームが工場に行って機械を設置し、操作マニュアルを提供し、機械をうまく操作できるようになるまで従業員をトレーニングします。
サンプルサービス
1.ランニングマシンの動画をお送りします。
2.あなたは私たちの工場を訪問するために来て、機械が動いているのを見ることを歓迎します.
カスタマイズされたサービス
1. 私達はあなたの条件に従って機械を設計できます(材料、力、満ちるタイプ、びんの種類、等)、同時に私達は私達の専門の提案を与えます、あなたが知っているように、私達はこれにありました長年にわたる業界。
アフターサービス
1.私達はあなたが機械をすぐに得ることができることを確かめるために機械を配達し、時間通りに負荷の請求書を提供します
2.準備条件を完了すると、迅速で専門的なアフターサービスエンジニアチームが工場に行って機械を設置し、操作マニュアルを提供し、機械をうまく操作できるようになるまで従業員を訓練します。
3. 私たちはしばしばフィードバックを求め、機械が工場でしばらく使用されているお客様に支援を提供します。
4.We は 1 年間の保証を提供します
5.よく訓練された経験豊富なスタッフが、英語と中国語ですべてのお問い合わせにお答えします
6.24 時間でエンジニアが対応します (すべてのサービスは、国際宅配便によるお客様の手で 5 日間かかります)。
7 .12 か月の保証と生涯にわたる技術サポート。
8.お客様と当社との取引関係は、第三者に対して機密扱いとなります。
9. 提供されるよい売り上げ後のサービス、質問があれば私達に戻って下さい。
品質管理
私たちは、原材料の材料が良好であることを確認し、機械がスムーズに動作するようにする単一の品質部門を持っています。
製品に関する詳細情報を知りたい場合は、お問い合わせを送信してください。問題を解決し、実行中の vedio をお送りします。
