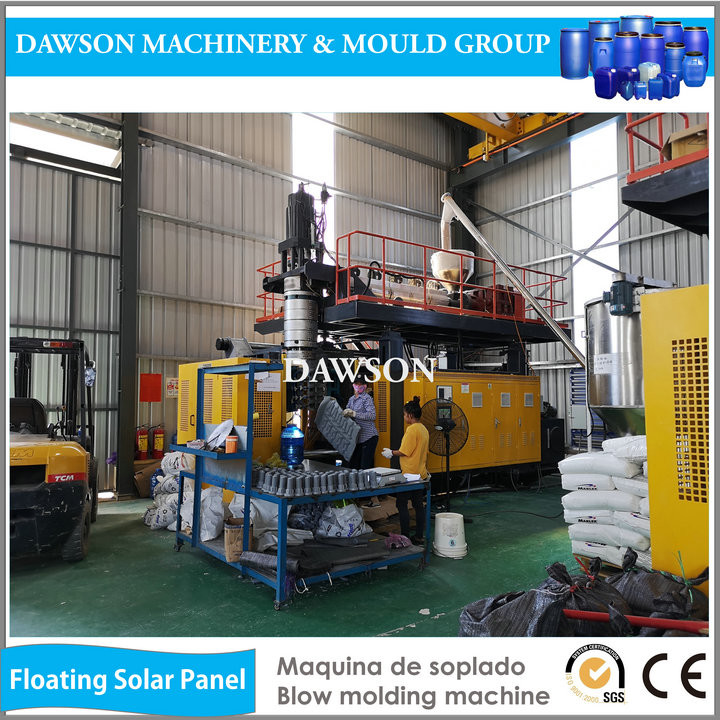

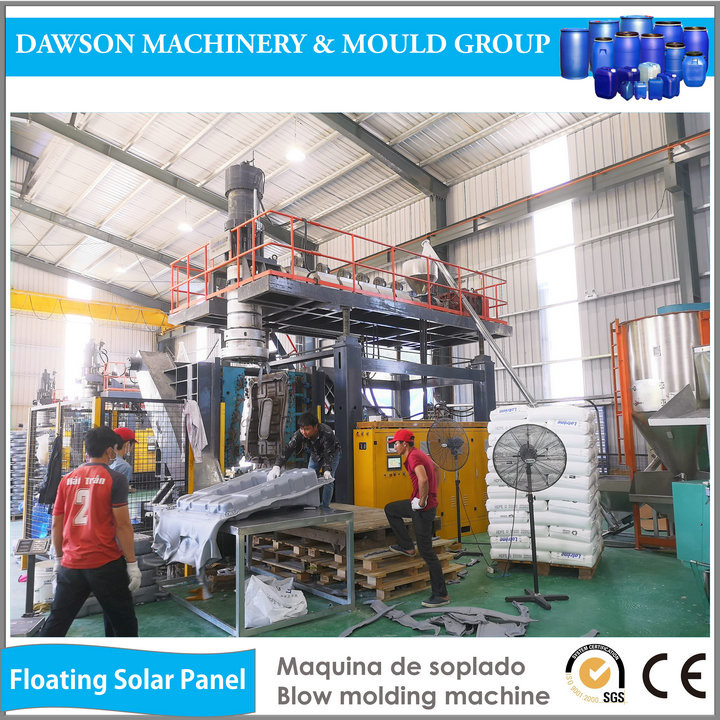

押出ブロー成形機 ABLD100
| 押出機 | |||
| 1 | スクリュー径 | 100mm | |
| 2 | L/D比 | 24:1 | |
| 3 | スクリュー速度 | 15〜50r.p.m. | |
| 4 | 駆動モーター | 45Kw | |
| 5 | 冷却ファン付き加熱ゾーン | 6ゾーン | |
| 6 | 出力/容量 | 170 Kg/hr(HDPE粒子) | |
| 8 | 加熱容量 | 25.1 kw | |
| 9 | ヘッドの垂直調整 | 500mm | |
| 10 | ヘッドの前/後調整 | 500mm | |
| 11 | 溝付き供給バレルシリンダー | IKVあり | |
| 12 | ギアボックス | ハードギア減速機 | |
| 13 | はしごおよび安全レール | あり | |
| アキュムレータヘッド | |||
| 1 | アキュムレータ容量 | 20L(15kgHDPE) | |
| 2 | 設計 | 先入れ先出し | |
| 3 | 加熱ゾーン | 6ゾーン | |
| 4 | 加熱容量 | 25.1kw | |
| 5 | 最大ダイ&ピン径 | 450mm | |
| 6 | ダイヘッド軸、プレブロー付き | Ø120mm | |
| 7 | アキュムレータプッシュアウトストローク測定 | トランスデューサ イタリア Gefran | |
| 8 | 射出圧力 | 12 Mpa | |
| 9 | 押出機の停止 | あり | |
| クランプユニット | |||
| 1 | タイバー | 2本のタイバー | |
| 2 | プラテンサイズ | 900(W)X1400(H) | |
| 3 | 金型の長さ | 900-960mm | |
| 4 | クランプ力 | 780KN | |
| 5 | 開閉ストローク | 880-1700mm | |
| 6 | 金型重量 | 最大5000 kg | |
| 7 | クランプストローク測定 | トランスデューサ イタリア Gefran | |
| 8 | 油圧バルブ | 台湾 Hitech | |
| 9 | 油圧シリンダーの数 | 1 | |
| 10 | 高圧 | 14 Mpa | |
| 11 | プラテン移動用サポート部品 | ライナーガイド | |
| 油圧システム | |||
| 1 | メインモーター/副モーター | AC15Kw/15Kw | |
| 2 | 油圧バルブ | 台湾 Hitech | |
| 3 | 油圧ポンプ | 台湾 Hitech | |
| 4 | オイルタンク容量 | 850L | |
| 5 | 作動圧力 | 12 Mpa | |
| 6 | オイル用冷却水 | 固定 | |
| 7 | 油面制御 | オイルレベルゲージで観察 | |
| 空気圧システム | |||
| 1 | 作動圧力 | 0.8 Mpa | |
| 2 | ブロー圧力 | 0.8 Mpa | |
| 3 | ニードルブロー回路 | 高圧 & 低圧 | |
| 4 | 断続的なブロー | あり | |
| 5 | パリソン用制御サポートエア | あり | |
| 6 | エアバルブ | AIRTAC | |
| 7 | サポートエア用クイックエキゾースト | あり | |
| パリソン制御 | |||
| 1 | プログラマー | JAPAN MOOG | |
| 2 | サーボバルブ | MOOG |
|
| 3 | サーボシリンダー | ダイヘッドの統合 | |
| 4 | 油圧パック | TAIWAN YOSHE 可変容量ピストンポンプ | |
| 電気 | |||
| 1 | コンタクタ | Schneider | |
| 2 | 総接続負荷 (概算) | 114kw/h | |
| 3 | 平均エネルギー消費量 (概算) | 42 kw/h | |
| 水冷 | |||
| 1 | 機械の水の消費量 |
6000L/h | |
| 2 | 金型の水の消費量 |
6000L/h | |
| 空気消費量 | |||
| 1 | 圧縮空気消費量 | 1.2 kgf/cm2、3000 L/min | |
| その他の機能 | |||
| 1 | PLC制御 | MITSUBISHI | |
| 2 | ヒューマンマシンインターフェース | Hitech | |
| 3 | ハードディスクへのレシピ保存 | 利用可能 | |
| 加熱制御 | |||
| 1 | 発熱体への電源 | リレー + コンタクタ | 日本オムロン+韓国LG |
| 2 | 制御 | PLC制御 | |
| 3 | 熱電対の種類 | K型 | |
| 4 | 調整可能な上限と下限のアラーム | あり | |
| 5 | スクリューのコールドスタート防止 | あり | |
| 6 | 熱電対と発熱体の破損アラーム | あり、アンペレメーターによる発熱体の破損 | |
| 7 | 予熱機能 | あり | |
| ダイリングとダイピン | |||
| 1 | 1セットのダイ & ピン | お客様に合わせて1セット | |
| 2 | テスト材料 | 購入者は機械テストのために300kgの材料を販売者に供給します | |
| オプション | |||
| 1 | ボトムブロー (油圧) およびシーリングユニット (空気圧) | ダブルブローピン (拡張 & アップダウン & パリソンシールを含む) | |
| 2 | ロボット | あり | |
| 3 | 機械寸法 | 6.8×3.3×5 | |
| 4 | 総重量 | 20 | |
