特別な構造のブロー形成機械は特別な形および目的のブロー形成の空ボディにparisonとしてシート、溶解した材料および冷たいブランクを使用するブロー形成機械である。作り出されるプロダクトの異なった形そして条件が原因でブロー形成機械の構造はまた異なっている。
ブロー形成機械の省エネは2部に分けることができる:1つは力の部品であり、他は熱する部分である。
力の部品の省エネ:殆んどは頻度コンバーターを使用する。エネルギーを節約する方法はモーターの残りのエネルギー消費を救うことである。例えば、モーターの実際の力は50Hzであるが、生産で30Hzしか必要としない実際に。それらの過剰な[余分な・高過ぎる・多すぎる・余剰]エネルギーの消費は無駄になる。頻度コンバーターは省エネの効果を達成するためにモーターの出力を変えることである。
熱する部分の省エネ:熱する部分の省エネのほとんどは電磁石のヒーターを採用し、省エネ率は約30% -古い抵抗コイルの70%である。
機械を作るABLB75フル オートマチックのびんはプラスチック化学びん、医学のびん、潤滑油のびん、化粧品のびんおよび5Litersより他の小さいプラスチックびんのために特に設計されている。
1. 適したプロダクト
0~5L HDPE、PPのびん
適用:ミルクびん、食糧パックの容器、瓶、化学びん、
潤滑油のびん、世帯のびん、洗剤/シャンプーのびん、油壷。
2. 場所
この機械は二重場所である場合もあるまたは単一の単一ステーションはあなたの出力要求によって、決まる。
3. 頭部は死ぬ
単一頭部使用するときこの機械は5Lびんに、2Lを作ることができる死ぬ
ダイスの頭部を倍増するために、ダイスの頭部はまた変えることができる。
単一頭部(2~5L)は死ぬ
倍は頭部(0~2L)死ぬ
ダイス ヘッド システムを変えることは1.5~3h、このまた含まれた加熱時間のまわりで取る。
4.Mould -アルミニウム7075#はベリリウムの銅を挿入した
最もよいブロー形成型材料に、アルミニウム型よい冷却があり、ベリリウムの銅は同様に非常に耐久である。
(私達はまた選ぶためにS50cを、P20のあなたのためのS136材料提供する型は自動deflashingか、または外に自動deflashingできる。)
5. MOOGの100ポイントParisonの制御システムはプラスチックがダイスの頭部から突き出るのでparisonの厚さを変えるプログラム、プログラミングの缶である:
1. 使用されるプラスチックを減らしなさい
2.改善された壁厚さの配分
3. Reduce放射能冷却期間
私達はMOOGのparisonシステムを使用しなければならないか。
私達の機械のダイスの頭部でように、私達がまた手動でまたびんの厚さそして重量を制御できるダイスのギャップを調節してもいい、いいえ、私達にまたそれらがMOOGのparisonの制御システムを使用しない多くの顧客がある。
MOOGは調節するためにより多くの精密およびよりし易い。それはまたあなたの終了の顧客需要および市場によって決まる。
しかし特別な設計されていたブロー形成項目及び蓄積のタイプ ブロー形成機械のため、MOOGは不可欠、それMOOGを使用しなければならないである。

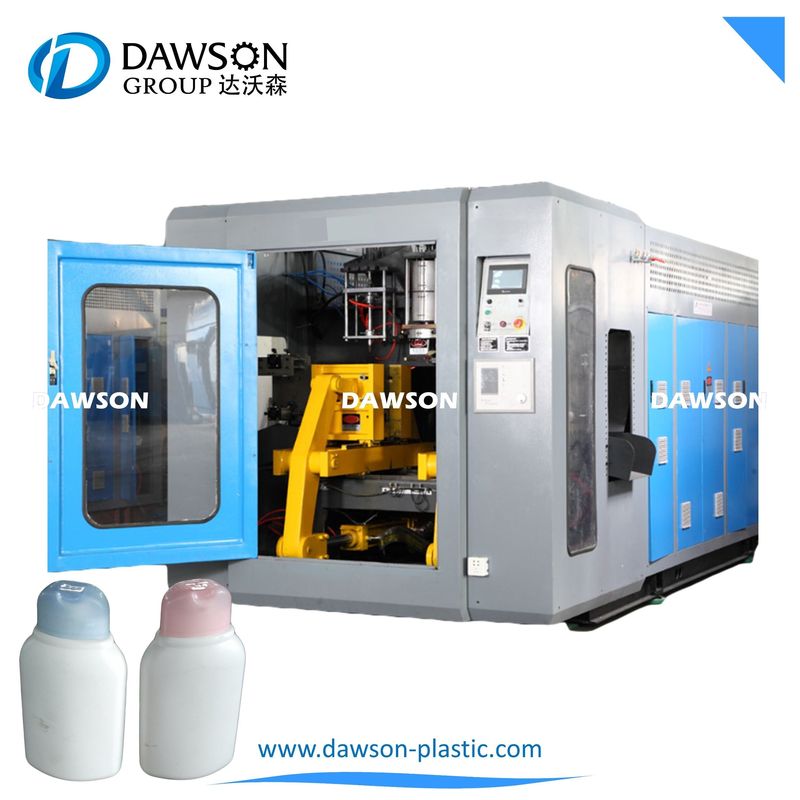

自動放出のブロー形成機械ABLB75II
uプロダクト:0~5のLびん
uの電源:Hz Tri-phase 380/220v 50/60の
uは数ヘッド死ぬ:単一/倍
uの適した原料:PE、PP、ポリ塩化ビニール、PS、PETG
uの射出能力:220~240 pcs/h (5L)/単一の頭部と
450~480 pcs/h (1L)/二重頭部と
基本的な変数 | 適した材料 | PE.PP、ポリ塩化ビニール、PS、PETG、そう | ||
最高容積 | 5つのL (単一の頭部) | |||
射出能力 | 220~240 pcs/h | |||
サイズ | 3.8*2.3*2.5 (M) | |||
重量 | 4.8T | |||
システム | 指定 | 変数 | ノート | |
Plasticizionシステム | ||||
要約しなさい | 低温で始められた場合高く有効な低い電力の消費のplasticizionシステム、トランスデューサー制御、self-protect機能 | |||
減力剤 | ギヤ ボックス ボディの材料:HT200 ギヤの材料:ZG35CrMo 軸受けの材料:42CrMo ギヤの熱処理:癒やすこと |
ブランド:GuoTai (中国の最もよい変速機の製造者) |
||
ねじ | ∮75mmのL/Dの比率25/1、 材料:38CrMoALA 窒化の熱処理 冷却ファンによって冷却 |
利用できる冷却装置 | ||
Plasticization | 100Kg/H | HDPE | ||
熱する地帯 | 3-4アルミニウム ヒーター | 自動暖房 | ||
熱する力 | 4KW/H | |||
放出モーター | 三相非同期モーター(380V、50HZ) 30HP | ブランド:Siemens | ||
冷却ファン | 3-4zone | 自動冷却 | ||
放出システム |
||||
要約しなさい | 高級な合金鋼、中心の供給 ダイスの頭部を倍増するために変わるべきAvaibleかthripleは頭部死ぬ |
|||
ヘッド数は死ぬ | 1Lの5L/二重頭部のための単一の頭部 | |||
ダイスの頭部の中心間距離 | 倍頭部のための130mmか160mmは死ぬ 4頭部のための75mmか80mmは死ぬ |
|||
頭部は死ぬ | ダイスの頭部の材料:38CrMoAlA+40Cr+45#鋼鉄 ヘッド トウモロコシ ミラーの程度は死ぬ |
私達は各サンプルに自由に死ぬために大ぞろいを提供する | ||
暖房 | 3-4ステンレス鋼の熱する周期 プラグのタイプ ヒーターを使って 温度の点検のための良質の熱電対 |
変更頭部のためにより容易な、convinientプラグのタイプ ヒーターは死ぬ | ||
熱する力 | 3~5KW | |||
システムを締め金で止めること | システムを締め金で止めるための自動潤滑油システム | |||
力を締め金で止めること | 80KN | |||
型板の間隔 | 150|560mm | |||
最高型のサイズ | 400X450mm | |||
プラテンの移動打撃 | 520mm | |||
潤滑 | 自動潤滑システムと装備されている | |||
電気システム |
要約しなさい | PLC+のタッチ画面(人間-機械インタフェース)の標準的な放出のブロー形成の機械制御システム(自動監視、欠陥警報、自動カウントの利用できる補助機能) | SIEMENSまたは三菱PLC システム+タッチ画面 |
|
インターフェイスを作動させなさい | 自動タッチ画面は警報システムを自己診断する | |||
温度調整 | 自動温度調整モジュール | SIEMENSまたは三菱モジュール | ||
電気部品 | シュナイダーelectricals及びOmronのリレー | |||
電気防食 | アンペア積み過ぎ、電気短絡の自己防衛機能 | |||
Parisonのコントローラー | 日本MOOGコントローラー100ポイントのparisonの+ Moogのサーボ弁+ステンレス製のオイル タンク+オイルの管及び付属品 (任意:大ぞろい10500米ドルのもし必要なら) |
|||
インバーター | デルタ(台湾) 380V50HZ 主要なねじのための1つ+レバー ラインねじのための別のもの |
|||
油圧装置 | 要約しなさい | 有効な多数機能油圧統合されたブロックの比例した制御、高く | ||
油ポンプモーター | 三相非同期モーター(380V、50HZ) 7.5kw | |||
油ポンプ | 輸入された二重ポンプ | |||
弁 | 日本YUKEN油圧弁 | |||
YUKEN Hydrulic弁 精密制御 作動すること安全および容易および維持 またYUKENシリーズ内部か外すべての操作を信頼でき、安全にする漏出問題を避けるため。 |
||||
Oシーリング | 良質のOシーリング |
私達はそれぞれに予備品をシーリング提供する | ||
オイル管 | 抵抗力がある二重層の重圧 | |||
システム圧力 | LP 100棒/HP 130棒 ねじ接合箇所GE (ISO 1179)の油圧ブロックの使用の糸 |
|||
冷却装置 | 別の水冷周期、オイル クーラーの冷却装置 良質オイル クーラー |
|||
空気システム | 要約しなさい | 台湾AIRTACの空気システム | ||
空気圧 | 0.8Mpa | |||
空気変位 | 0.8M3/min | |||
電磁石弁 | AIRTAC | |||
冷却装置 | 要約しなさい | 型、バレルおよびオイル システムのSeparate冷却装置 | ||
冷却媒体 | 水 | |||
水流 | 80L/min | |||
水圧 | 0.3-0.6MPa |
タイプのブロー形成機械 |
放出のブロー形成 放出のブロー形成(EBM)では、プラスチックは空の管(parison)に溶け、突き出る。このparisonは冷却された金属型にそれの閉鎖によってそれから捕獲される。空気は空のびんの形にそれ、容器または部分を膨脹させるparisonにそれから吹く。プラスチックが十分に冷却した後、型は開き、部品は出る。 EBMプロセスは連続的(parisonの一定した放出)または断続的かもしれない。次の通りタイプのEBM装置は分類されるかもしれない: 1. 連続的な放出装置
基本的なポリマーは、PPのような、酸素水をまくために、HDPE、高い障壁の樹脂とポリ塩化ビニールおよびペットますます、EVOHまたはナイロンのような、浸透の抵抗二酸化炭素または他の物質を提供するように共同突き出されている。酪農場の塗布では、内部および外の層で使用されて不透明で白い樹脂が容器の中心の層の、突き出ることは可能黒いライト妨害の層である。 射出成形と比較されて、ブロー形成は25から150のpsiの典型的な打撃の空気圧の低圧プロセス、である。この低圧プロセスは部品はまだ光沢度の高いから織られるまで及ぶ表面の終わりと作り出すことができるが場所を締め金で止める経済的な低力の生産を可能にする。形成された部品の生じる低い圧力また容器を緊張および環境ストレスの割れることに対して抵抗力があるようにするのを助けるため。 蓄積装置のヘッド機械類は大きい産業空の部品の放出のブロー形成のために使用される。この機械類で作り出される部品の例はドラム、ゴミ箱、自動車パネル、運動場装置および大きい容器が、液体の貯蔵のためのジェリーの缶のような、含まれている。ほとんどはヘッド機械類によってが単層である蓄積装置で作り出した;但し、専門にされた機械類はプラスチックの7つまでの独特な層の部分を作り出すことができるバリヤー層の自動車ガソリン・タンクを製造するのに-これらの機械が主に使用されている。 |
